圖1 1變量卡諾圖

    如果邏輯函數的變量增為兩個，設為C、D，則2變量邏輯函數的最小項為2²＝4項，即，，，m₃=CD。由于有4個最小項，可用4個相鄰的方格來表示。這4個方格可以由折疊了的1變量卡諾圖展開來獲得，如由圖2(a)按箭頭方向展開成圖2(b)。在圖2(b)中，變量D標在圖的底下，標的規律符合展開的規律（參看圖1c），中間兩格底下為D，兩邊的兩格底下為（圖中未標出)。因為變量C的標法必須區別于D，這樣就有兩種可能的標法，可以標在展開前方格的頂上，也可標在展開后新的兩個方格的頂上，圖(b)采用后一種標法，以保持左邊的第一格仍為m₀項，即維持展開前兩方格最小項序號不改變。由圖2(b)可看到一個規律：新的方格內最小項的編號比對應的原方格增加了2^n-1＝2^2-1＝2。按照這個規律折疊圖2(a)時，方格1后面為方格3，方格0后面為方格2，展開后即得圖2(b)所示的2變量卡諾圖。

圖2  2變量卡諾圖

    綜上所述，可歸納"折疊展開"的法則如下：
    1.新增加的方格按展開方向應標以新變量。
    2.新的方格內最小項編號應為展開前對應方格編號加2^n-1。
    按照同樣的方法，可從折疊的2變量卡諾圖展開獲得3變量卡諾圖。3變量邏輯函數L（B,C,D）應有8個最小項，可用8個相鄰的方格來表示，這8個方格可由圖3(a)展開成圖3(b)來獲得。新增加的4個方 格按展開方向應標以新增加的變量B（以區別于原來的變量C、D）。而且，新增加的方格內最小項的編號比展開前對應方格編號增加2^n-1＝2^3-1＝4，這樣即可獲得3變量卡諾圖，如圖3(b)所示。在圖中，可根據某一方格所處的位置，列出該方格代表的最小項,例如,2號方格處于變量為的區域，則，余類推。

圖3  3變量卡諾圖

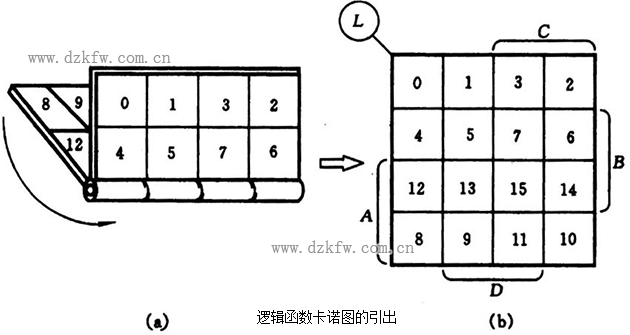

    同理，可得4變量卡諾圖，如圖4所示。

圖4 4變量卡諾圖

    在使用時，只要熟悉卡諾圖上各變量的取值情況（即方格外各變量A、B、C、D等的取值的區域)，就可以直接填入對應的最小項。
