在老師初講譯碼器的時候，感覺特模糊，因為之前沒有接觸過，在生活中也沒有涉及類似的方面，但在老師結合物理和數學的知識來解決這一問題的時候，就發覺其實這些也并不是很難，只是沒有把自己原來所學的知識聯系起來，故而感到很難。這就是老師總是強調的知識節點，我們在學習新東西的時候，要注意把原來的知識結合起來，這樣不僅易懂，而且效率高。

下面言歸正傳，接著說38譯碼器，我在word中畫出了一個樣圖：

A1、A2、A3分別為輸入端，G1為使能端的高電平，Y0、Y1、Y2、Y3、Y4、Y5、Y6、Y7分別為輸出端。

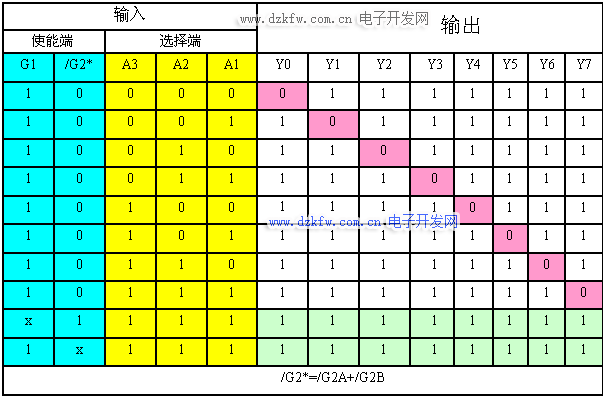

在講38譯碼器的時候，老師還講了38譯碼器的邏輯真值表，而且，38譯碼器就是根據邏輯真值表研制出的，如下圖：

注：表中的藍色區域為輸入使能端，黃色區域為輸入選擇端，綠色區域表示該譯碼器不工作。

單片機中74HC138三八譯碼器的使用

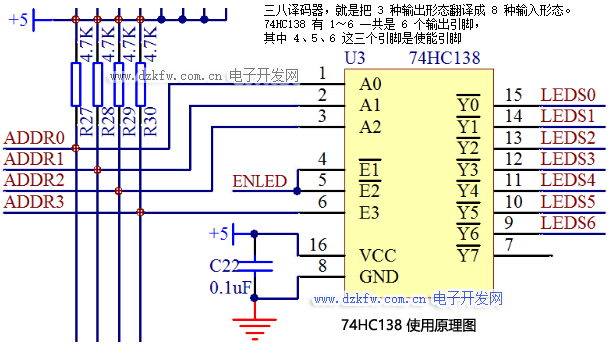

在我們設計單片機電路的時分，單片機的 IO 口數目是無限的，有時并知足不了我們的設計需求，比方我們的 STC89C52 一共有 32 個 IO 口，然則我們為了掌握更多的器件，就要運用一些核心的數字芯片，這種數字芯片由復雜的輸出邏輯來掌握輸入邏輯，比方 74HC138這個三八譯碼器，圖 3-15 是 74HC138 在我們道理圖上的一個使用。

圖 3-15 74HC138 使用道理圖

從這個名字來剖析，三八譯碼器，就是把 3 種輸出形態翻譯成 8 種輸入形態。從圖 3-15所能看出來的，74HC138 有 1～6 一共是 6 個輸出引腳，然則個中 4、5、6 這三個引腳是使能引腳。使能引腳和我們前邊講 74HC245 的 OE 引腳是一樣的，這三個引腳假如不契合規則的輸出請求，Y0 到 Y7 不論你輸出的 1、2、3 引腳是什么電平形態，老是高電平。所以我們要想讓這個 74HC138 正常任務，ENLED 誰人輸出地位必需輸出低電平，ADDR3 地位必需輸出高電平，這兩個地位多是使能掌握端口。不曉得人人能否記得我們第二課的程序有這么兩句 ENLED = 0；ADDR3 = 1；就是掌握使這個 74HC138 使能的。

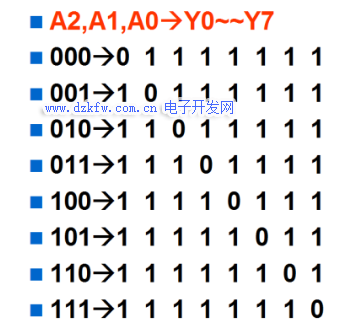

這類邏輯芯片，大多多是有使能引腳的，使能契合請求了，那下面就要研討掌握邏輯了。關于數字器件的引腳，假如一個引腳輸出的時分，有 0 和 1 兩種形態；關于兩個引腳輸出的時分，就會有 00、01、10、11 這四種形態了，那么關于 3 個輸出的時分，就會呈現 8 種形態了，人人可以看下邊的這個真值表——圖 3-16，個中輸出是 A2、A1、A0 的次序，輸入是從Y0、Y1.。..。.Y7 的次序。

圖 3-16 74HC138 真值表

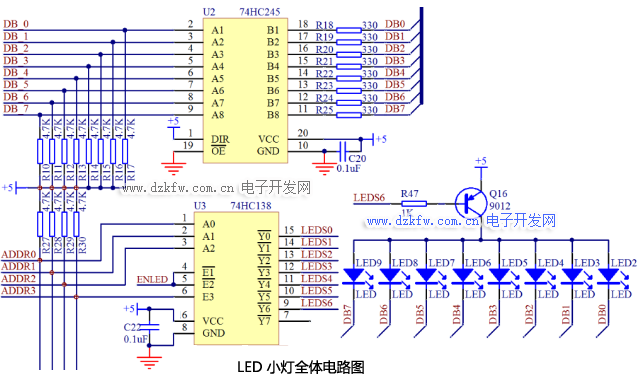

從圖 3-16 可以看出，任一輸出形態下，只要一個輸入引腳是低電平，其他的引腳多是高電平。在后面的電路中我們曾經看到，8 個 LED 小燈的總開關三極管 Q16 基極的掌握端是LEDS6，也就是 Y6 輸入一個低電平的時分，可以守舊三極管 Q16，從右側的愿望輸入的后果，我們可以推導出我們的 A2、A1、A0 的輸出形態應當是 110，如圖 3-17。

圖 3-17 LED 小燈全體電路圖

那么我們再全體捋一遍點亮 LED 小燈的進程，起首看 74HC138，我們要讓 LEDS6 為低電平才干導通三極管 Q16，所以 ENLED = 0;ADDR3 = 1;包管 74HC138 使能。然后 ADDR2 =1; ADDR1 = 1; ADDR0 = 0;如許包管了三極管 Q16 這個開關守舊，5V 電源加到 LED 上。

而 74HC245 左側是經過 P0 口掌握，我們讓 P0.0 引腳等于 0，就是 DB_0 等于 0，而右側 DB0 等于 DB_0 的形態，也是 0，那么如許在這一排共 8 個 LED 小燈傍邊，只要最右側的小燈和 5V 之間有壓差，有壓差就會有電流暢過，有電流暢過我們的 LED2 就會發光了。

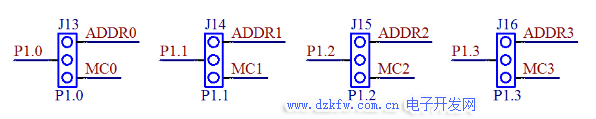

74HC245 左側我們可以看出來，是直接接到 P0 口上的，而 74HC138 的 ADDR0 ~ ADDR3接在何處呢？來看圖 3-18。

圖 3-18 顯示譯碼與步進電機的選擇跳線

跳線是人人今后常常會接觸到的一個器件，它就是 2 根或許 3 根靠在一同的排針，然后可以用一個叫作跳線帽的器械銜接其相鄰的 2 根針。它的感化就是起到導線的感化，我們可以經過跳線帽來完成銜接線的切換。如圖 3-19。

圖3-19 跳線什物圖

從圖中可以看出，跳線帽自身可以占 2 個針的地位，如今是把右側和兩頭的針連到了一同，如許完成的就是圖 3-18 中的 P1.0 和 ADDR0 銜接到一同、P1.1 和 ADDR1 接一同、P1.2和 ADDR2 接一同、P1.3 和 ADDR3 接一同。
