一款超聲波霧化器電路：

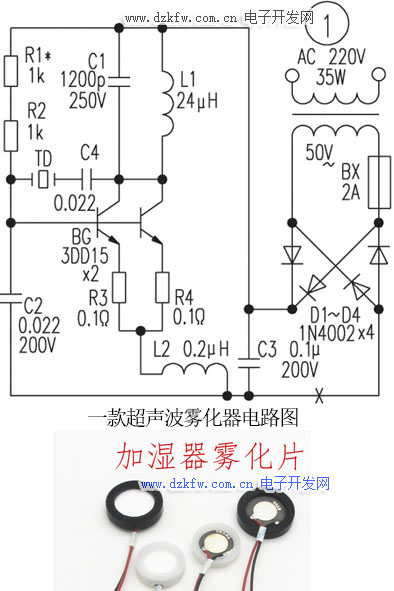

該超聲波霧化器電路結構簡單，采用雙管并聯三極管構成電容三點式振蕩器，直接推動超聲波換能器工作，且輸出功率較大。電路原理如圖１所示。

電路中，以兩只并聯晶體管為主構成一個大功率的高頻振蕩器，采用電容三點式振蕩電路，振蕩頻率是超聲波壓電換能器ＴＤ的固有頻率１．３ＭＨｚ。電感Ｌ１和電容Ｃ１組成的諧振回路在這里不決定振蕩頻率，而是決定振蕩幅度，它的諧振頻率比電路的振蕩頻率約低０．６ＭＨｚ，Ｌ２和Ｃ２諧振頻率大于電路的振蕩頻率，之所以用兩個諧振回路，是為了使電路的振蕩頻率更純。Ｒ１、Ｒ２是偏置電阻，調整Ｒ１使振蕩器輸出適中。Ｒ３、Ｒ４是功率平衡電阻。

元件選擇與制作
Ｃ１用云母電容器，Ｃ２用高頻損耗小且溫度系數小的高頻瓷介電容。
三極管選用功率５０Ｗ以上，反壓大于２００Ｖ的大功率三極管，兩管β值盡量一致，且應加足夠大的散熱片。
Ｒ３、Ｒ４需用線繞電阻，也可用電阻絲代替。
Ｒ１、Ｒ２功率應大于１Ｗ。Ｌ１用長６．５ｃｍ，外徑２ｃｍ的塑料圓管作骨架，在上面用直徑０．７４ｍｍ漆包線繞７０匝。Ｌ２不用骨架，用０．８ｍｍ漆包線在直徑０．８ｃｍ圓棒上繞６．５匝，脫下圓棒使線圈伸長至１ｃｍ即可。電源變壓器功率大于３５Ｗ。印刷板圖見圖２。

組裝好后進行調試，將超聲波換能器固定在水中。再用１只３ｋΩ電位器代替Ｒ１接入電路，先把電位器旋至阻值最大處。在電路圖的“×”處串入電流表，接通電源，慢慢減小Ｒ１阻值，觀察電流表和水霧化情況，至水霧最高而電流最小（約０．６５Ａ），用相同阻值電阻代替電位器即可。

注意：圖示所用3DD15三極管標稱特征頻率僅為1MHz，制作本電路時應采用BU406等特征頻率較高的大功率三極管。本電路中三極管的放大倍數應盡量大，如果沒有合適的管子，還可以用復合管或達林頓管。總之本文只是提供一種電路結構，制作中可靈活運用。
