一、 讀實時時鐘時間

第一步：（在桌面打開STEP 7-MicroWIN SMART編程軟件）

第二步：（左側菜單欄PLC—點擊設置時鐘）

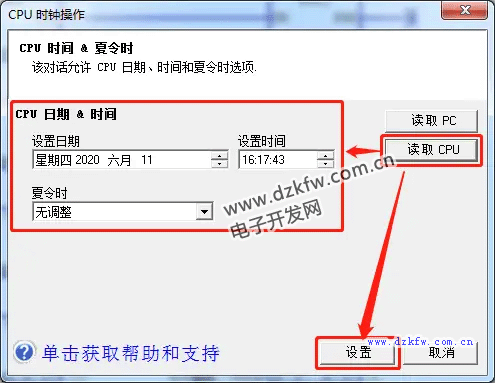

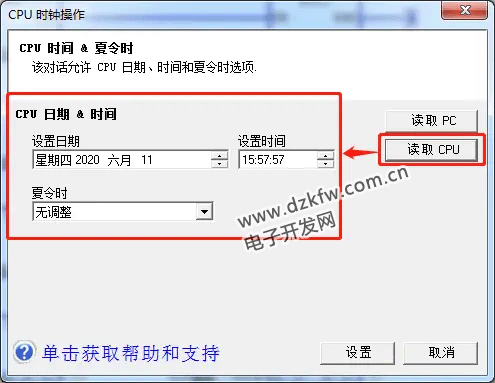

第三步：（點擊讀取CPU，即可查看當前PLC實時時間）

二、 設置時鐘時間

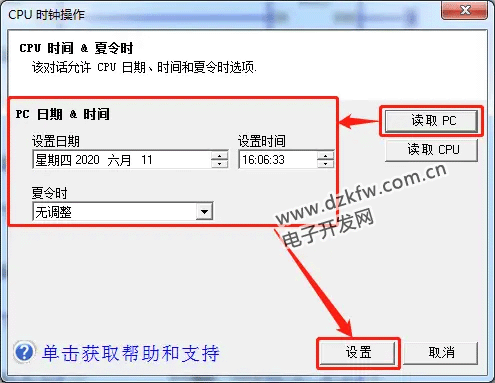

第一步：（把計算機當時時間設定到PLC中，點擊讀取PC時間，左側是計算機當前實時時間隨后點擊設置即可。）

第二步：（根據自己需求來設定PLC當前時間，在左側CPU時間修改然后點擊設置即可）

三、讀實時時鐘時間

第一步：（在桌面打開STEP 7-MicroWIN SMART編程軟件）

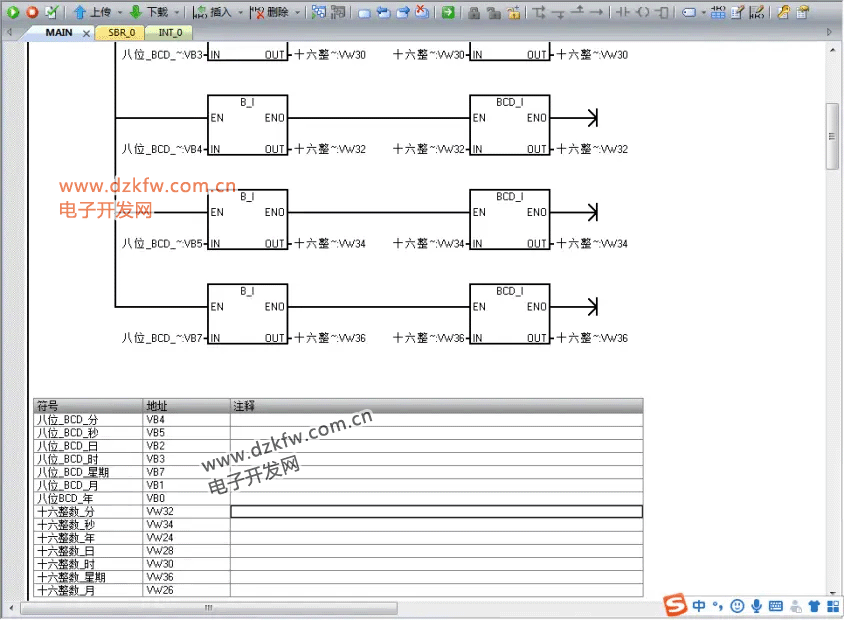

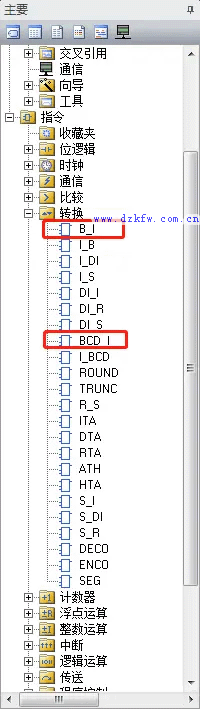

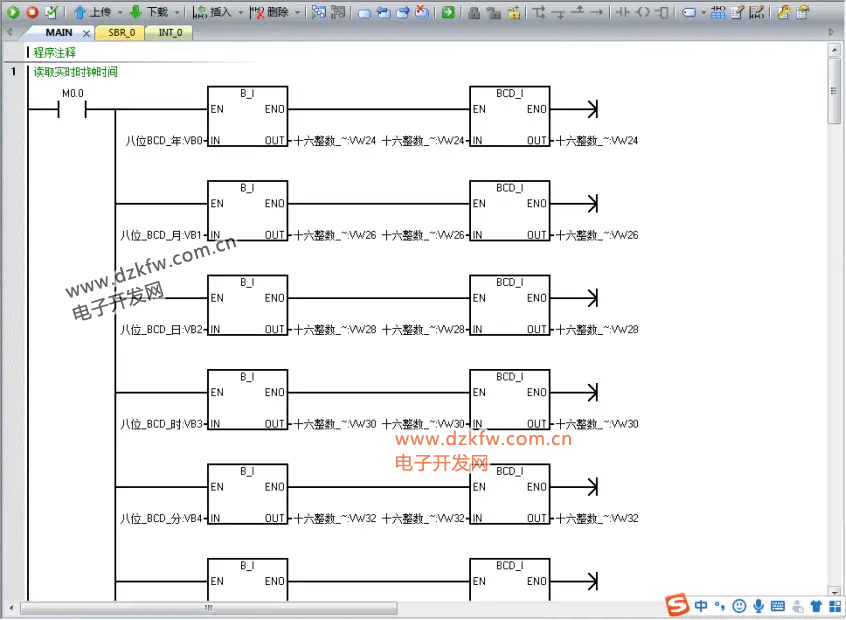

第二步：（用字節轉整數+BCD碼轉整數指令來讀取實時時鐘時間(B_I—BCD_I））。

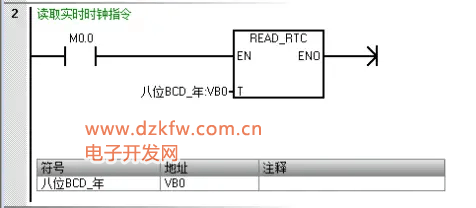

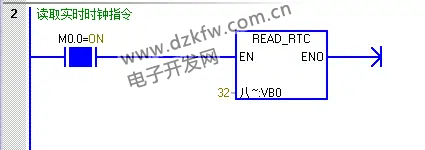

第三步：（讀取實時時鐘指令(READ_RTC)）

2

四、寫時鐘時間

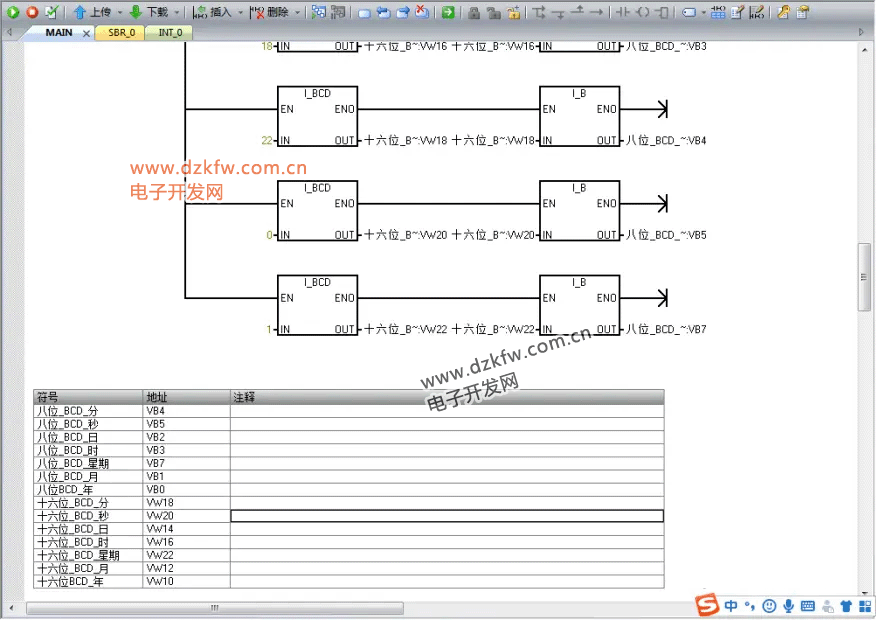

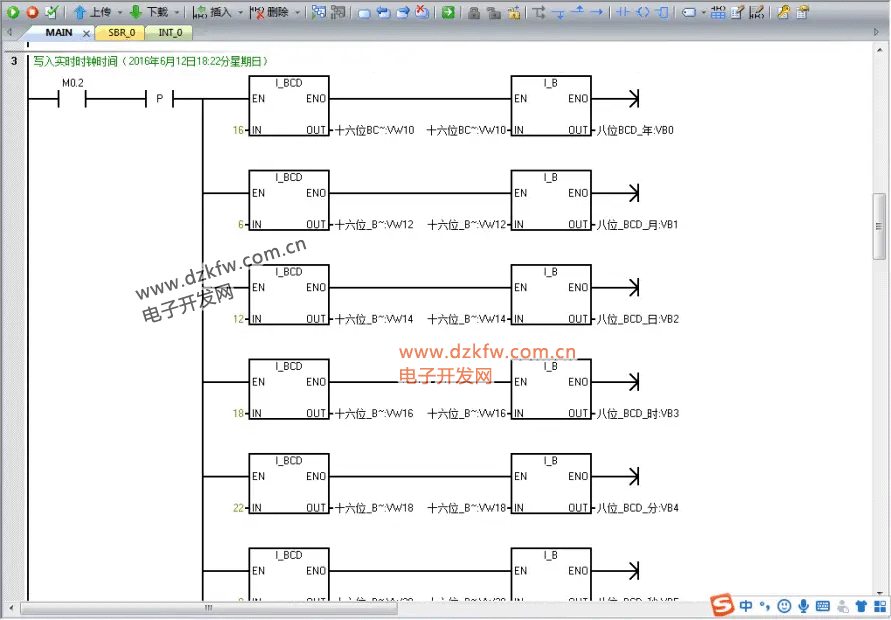

第一步：（用整數轉BCD碼+整數轉字節來寫入時鐘設定時間(BCD_I—I_B)）。

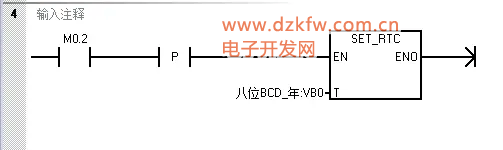

第二步：（設置實時時鐘指令（SET_RTC））.

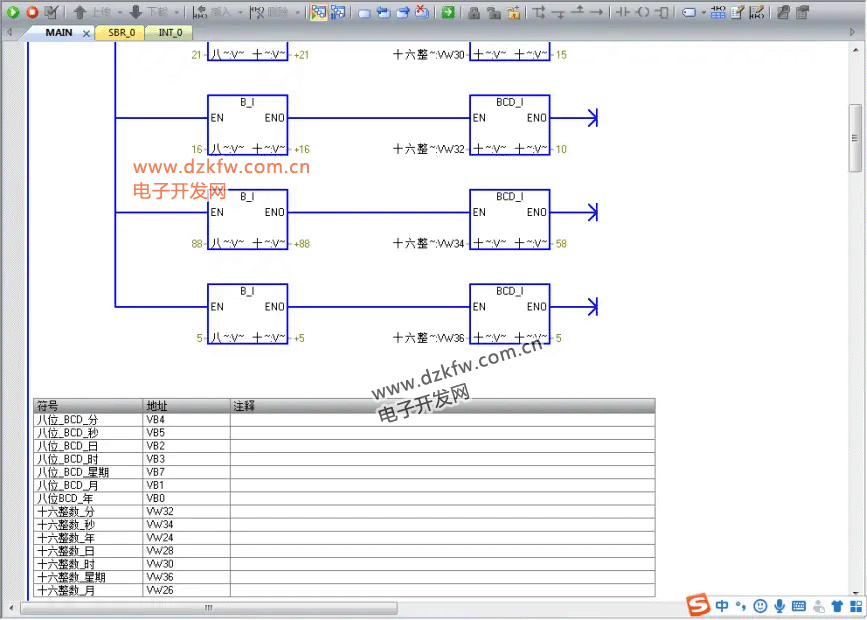

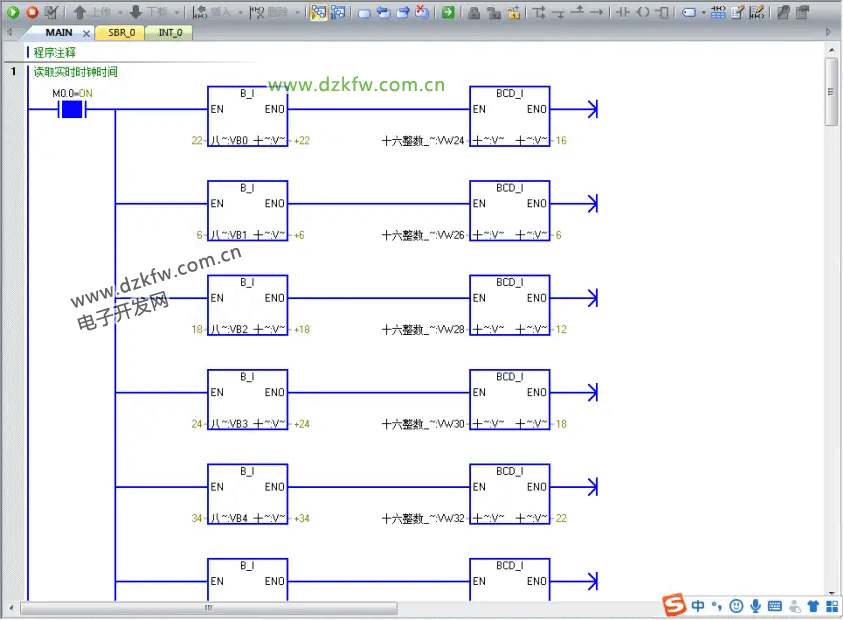

第三步：（監控讀取PLC實時時間，當時時間:2020年6月11日15:09星期四）

第四步：（監控寫入PLC設定時間，設定時間: 2016年6月12日18:22分星期日）

西門子PLC S7-200 smart系列的硬件實時時鐘可以提供年、月、日、時、分、秒的日期/時間數據。
S7-200 SMART CPU的時鐘精度（精確度）是± 120 秒 / 月。
S7-200 SMART CPU 靠內置超級電容為實時時鐘提供電源緩沖，保持時間為典型值7天，最小值6天。緩沖電源放電完畢后，再次上電后時鐘將停止在缺省值，并不開始走動。

要設置日期、時間值，使之開始走動，可以：
用編程軟件（Micro/WIN SMART）的菜單命令PLC > SET Clock，通過與CPU的在線連接設置(set up)，完成后時鐘開始走動
編用戶程序(procedure)使用Set_RTC（設置(set up)時鐘）指令設置
為了提高運算效率(efficiency)，應當避免每個程序周期都讀取實時時鐘。西門子代理商西門子努力滿足一切法律和道德要求，并且，只要可能，我們還努力超越這些要求。我們的責任是按照最高的職業和道德標準和慣例來開展業務：公司絕不容忍任何不合規的行為。實際上可讀取的最小時間單位是1秒，可每秒讀取一次（使用SM0。5上升沿觸發讀取指令）。
Micro/WIN SMART 可以通過任何編程連接實現實時時鐘的設置。
        CPU CR40/CR60 等緊湊型CPU沒有內置的實時時鐘，其他標準型CPU支持內置的實時時鐘，CPU斷電狀態下可保持7天。

綜上所述，西門子PLCS7-200smart系列為用戶提供了友好的人機交互接口(interface)-STEP 7-MicroWIN SMART編程軟件，用戶可以根據實際項目的要求進行程序(procedure)邏輯(Logic)設計(Design)，用戶可以參考本文中提供的內容進行操作，設計出合理的自動化控制系統(system)。本文介紹了實時時鐘功能，如果需要更多的了解西門子PLC系列S7-200smart的通訊配置和使用方法，請聯系我們，我們會更好的提供相關技術(Technology)支持。
