用西門子S7-200型PLC實現星三角降壓啟動的設計學習參考

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-07-20

星三角降壓啟動的繼電器電路圖與控制圖:

星三角降壓啟動電氣原理圖

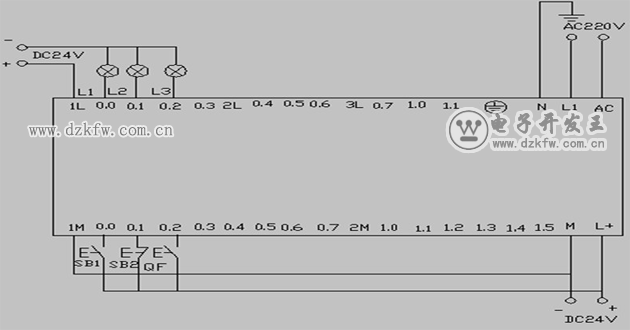

根據工藝要求進行PLC電路圖設計。PLC電路圖設計如下:

S7-200接線圖實例



根據星三角啟動電路圖畫出流程框架圖如下

星三角啟動電路圖畫出流程框架圖



PLC軟元件地址分配如下:

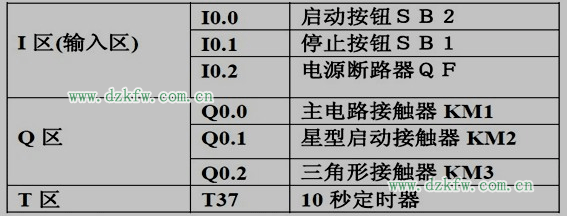

PLC軟元件地址分配表

I區(輸入區)

I0.0 啟動按鈕SB2

I0.1 停止按鈕SB1

I0.2 電源斷路器QF



Q區

Q0.0 主電路接觸器 KM1

Q0.1 星型啟動接觸器 KM2

Q0.2 三角形接觸器 KM3



T區

T37 10秒定時器

根據電路圖,流程圖和分配好的軟元件地址進行編程。程序參考圖如下:


 用西門子S7-200型PLC實現星三角降壓啟動

Tags:plc梯形圖,星三角降壓,梯形圖實例
責任編輯:admin
