一、西門子plc RS觸發器指令的分類與用法

RS觸發器指令分為置位優先觸發器指令SR和復位優先觸發器指令RS兩種。

1、置位優先觸發器是一個置位優先的鎖存器。當置位信號(S1)和復位信號(R)都為真時，輸出為“1”。
2、復位優先觸發器是一個復位優先的鎖存器。當置位信號(S)和復位信號(R1)都為真時，輸出為“0”。

觸發器指令用法如圖。



圖1 SR觸發器指令

二、西門子plc中sr觸發器rs觸發器指令

西門子plc sr和rs觸發器

以西門子PLC S7-300系列為例，編程軟件為STEP7 V5.5 SP2，指令SR觸發器和RS觸發器的說明：

1、SR觸發器

這個指令是復位優先型觸發器。它有兩個輸入S和R，一個輸出Q。我們用0和1表示信號的高低電平。下面是程序中出現的幾種情況：
1）S=0，R=0時，Q保持不變（0或1）；
2）S=0，R=1時，Q=0；
3）S=1，R=0時，Q=1；
4）S=1，R=1時，Q=0；

2、RS觸發器

這個指令是置位優先型觸發器。它同樣有兩個輸入S和R，一個輸出Q。我們用0和1表示信號的高低電平。下面是程序中出現的幾種情況：
1）S=0，R=0時，Q保持不變（0或1）；
2）S=0，R=1時，Q=0；
3）S=1，R=0時，Q=1；
4）S=1，R=1時，Q=1；

3、SR和RS觸發器的區別

SR觸發器和RS觸發器在用法上大體上一致。唯一的區別在于，當兩個輸入S和R都是高電平時，輸出不同。

其中SR觸發器由于是復位優先，因此輸出低電平；而RS觸發器為置位優先，因此輸出高電平。

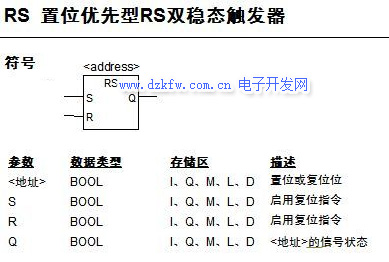

三、西門子plc中RS觸發器符號、地址表示方法、數據類型

如果R輸入端的信號狀態為"1"，S輸入端的信號狀態為"0"，則復位RS (置位優先型RS雙穩態觸發器)。否則，如果R輸入端的信號狀態為"0"，S輸入端的信號狀態為"1"，則置位觸發器。

如果兩個輸入端的RLO狀態均為"1"，則指令的執行順序是最重要的。RS觸發器先在指定<地址>執行復位指令，然后執行置位指令，以使該地址在執行余下的程序掃描過程中保持置位狀態。

只有在RLO為"1"時，才會執行S (置位)和R (復位)指令。這些指令不受RLO"0"的影響，指令中指定的地址保持不變。

如圖：
