實繪電蚊拍電路圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2012-3-7

(一)該電路圖是測繪下來的常用典型電子蚊拍電路;
(二)振蕩變壓器∶線圈用絕緣漆封死,沒法知道圈數,盼高手提供圈數,謝謝!
振蕩變壓器輸出為交變電壓,峰值約350V。
(三)振蕩晶體管∶由于所用管子的電流放大系數參差不齊,若在使用時,手感管子發熱勵害,可在基極串接一只100歐左右電阻限制基極電流,即可降溫。
(四)整流部分∶4倍壓半波整流電路,輸出直流高壓約1.4KV左右。

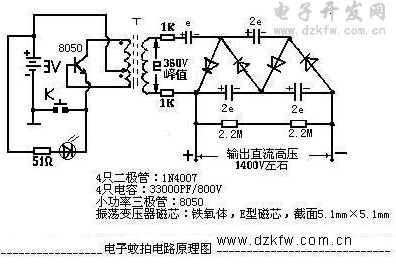

電蚊拍電路圖

圖 電蚊拍電路圖
電蚊拍電路原理圖
