全波整流電路圖 Full-wave rectifier circuit

全波整流電路如圖Z0703所示。它是由次級具有中心抽頭的電源變壓器Tr、兩個整流二極管D1、D2和負載電阻RL組成。變壓器次級電壓u21和u22大小相等，相位相反，即
u21 = - u22 =
式中，U2 是變壓器次級半邊繞組交流電壓的有效值。
全波整流電路的工作過程是：在u2 的正半周（ωt = 0~π）D1正偏導通，D2反偏截止，RL上有自上而下的電流流過，RL上的電壓與u21 相同。
在u2 的負半周（ωt =π~2π），D1反偏截止，D2正偏導通，RL上也有自上而下的電流流過，

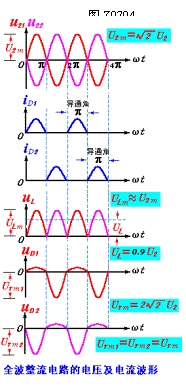

RL上的電壓與u22相同。可畫出整流波形如圖Z0704所示。 可見，負載凡上得到的也是一單向脈動電流和脈動電壓。其平均值分別為：

          GS0705
流過負載的平均電流為
      GS0706
流過二極管D的平均電流（即正向電流）為

加在二極管兩端的最高反向電壓為

選擇整流二極管時，應以此二參數為極限參數。
全波整流輸出電壓的直流成分（較半波）增大，脈動程度減小，但變壓器需要中心抽頭、制造麻煩，整流二極管需承受的反向電壓高，故一般適用于要求輸出電壓不太高的場合。
全波整流電路如圖Z0703所示。它是由次級具有中心抽頭的電源變壓器Tr、兩個整流二極管D1、D2和負載電阻RL組成。變壓器次級電壓u21和u22大小相等，相位相反，即
u21 = - u22 =
式中，U2 是變壓器次級半邊繞組交流電壓的有效值。
全波整流電路的工作過程是：在u2 的正半周（ωt = 0~π）D1正偏導通，D2反偏截止，RL上有自上而下的電流流過，RL上的電壓與u21 相同。
在u2 的負半周（ωt =π~2π），D1反偏截止，D2正偏導通，RL上也有自上而下的電流流過，
RL上的電壓與u22相同。可畫出整流波形如圖Z0704所示。 可見，負載凡上得到的也是一單向脈動電流和脈動電壓。其平均值分別為：

          GS0705
流過負載的平均電流為
      GS0706
流過二極管D的平均電流（即正向電流）為

加在二極管兩端的最高反向電壓為

選擇整流二極管時，應以此二參數為極限參數。
全波整流輸出電壓的直流成分（較半波）增大，脈動程度減小，但變壓器需要中心抽頭、制造麻煩，整流二極管需承受的反向電壓高，故一般適用于要求輸出電壓不太高的場合。
