會員注冊LM111／211／311的電源電壓范圍大(±5V～±l5V)、偏置電流小、失調電流小、差分輸入電壓范圍大(±30V)，其輸出與TTL、DTL及MOS電路相容，并可驅動指示燈和繼電器�？梢詥坞娫垂╇�，也可以雙電源供電，有集電極輸出和發射極輸出兩種形式。該類比較器還具有外部平衡調節端和選通控制端，在使用時根據選擇或調節。

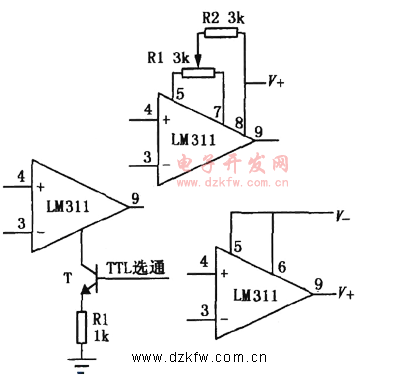

其基本使用電路如圖所示：
單電壓比較器電路圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2012-1-7
Tags：電壓比較器,運算放大電路,電路圖
