空調的電路控制系統是維修中的難點，如——過零檢測與風機調速電路。希望本文能用簡單的表述把它講明白，下面是收集的資料：

一、空調過零檢測電路的電路原理圖

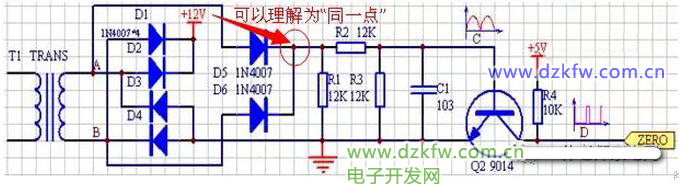

1、過零檢測電路如圖：

過零檢測就像給交流電把脈一樣，來檢測電流的“脈博”。過零檢測電路能檢測到交流電每個周期中電壓為0的那兩個時刻，也就是說，50HZ的交流電因為1秒鐘有50個周期，而每個周期有兩次過零點，所以過零檢測電路在1秒鐘之間能檢測到100次過零點。

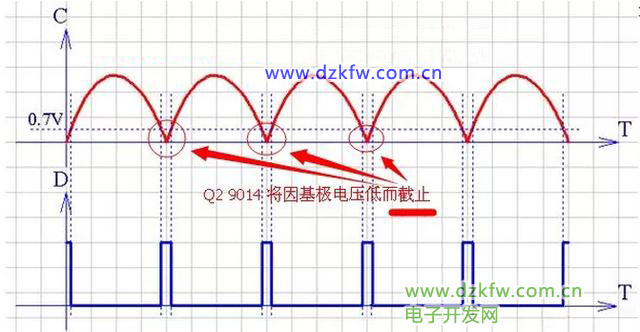

2、過零檢測波形圖

3、過零檢測工作原理簡介

首先： D5、D6電壓取自變壓器次級A、B兩點(~14v)，經過D5、D6全波整流，形成脈動直流波形，電阻分壓后，再經過電容濾波，濾去高頻成分，形成C點電壓波形

其次： 當C點電壓大于0.7V時，三極管Q2導通，在三極管集電極形成低電平；當C點電壓低于0.7V時，三極管截止，三極管集電極通過上拉電阻R4，形成高電 平。這樣通過三極管的反復導通、截止，在芯片過零檢測端口D點形成100Hz脈沖波形，芯片通過判斷，檢測電壓的零點。

4、過零檢測故障而誘發的故障

如果D5，D6損壞，會出現運行燈閃爍（風機失速保護）和所有指示燈閃爍（無過零信號保護）等故障，三極管Q2開路、短路都會造成開機后內風機不轉，一分鐘后出現失速保護。

二、室內風機風速檢測

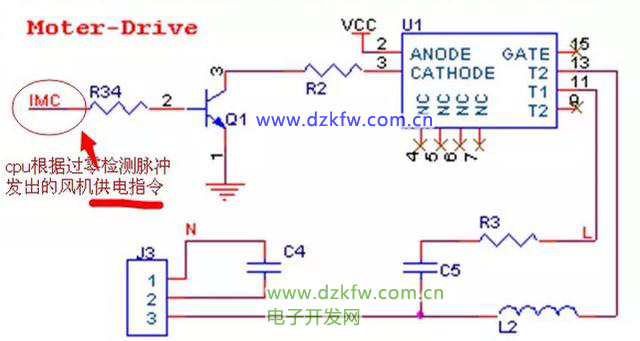

1、室內風機速度控制電路圖

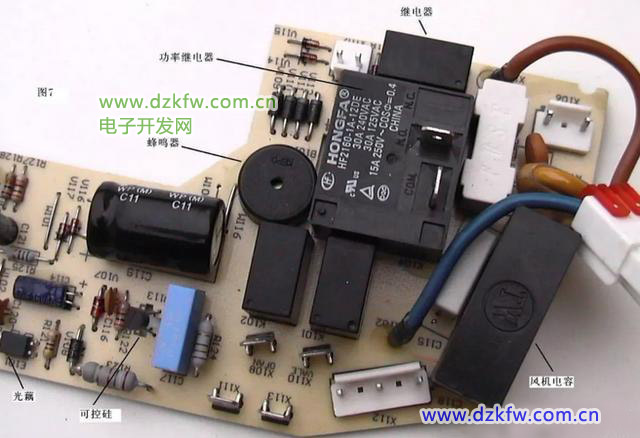

2、U1為光耦可控硅，用于控制AC220V的導通時間，從而實現內風機風速的調節。U3的3腳為觸發腳，由三極管驅動。

AC220V從管腳11輸入，管腳13輸出，具體導通時間受控于觸發角的觸發。室內風機風速具體控制方法：首先過零檢測電路檢測到AC220V的過 零點，產生過零中斷；然后，在中斷處理子程序中，打開Timer的定時功能，比如定時4ms，4ms后由CPU產生一個觸發脈沖，經三極管驅動，從U3的 3腳輸入，觸發U3的內部電路，從而使U3的管腳11和13的導通，AC220V給室內風機供電。這樣，通過定時器的定時長度的改變可以控制AC220V 在每半個周期內的導通時間，從而控制室內風機的功率和轉速。

3、室內風機風速檢測電路圖

4、工作時，速度傳感器將室內風機的轉速以正弦波的形式反饋回來，正弦波的頻率與風機轉速成特定的對應關系，見下表所示。正弦波經過三極管整形為方波，CPU采用外部中斷進行頻率檢測，從而實現對風速的測量。

總的來看，空調室內機風機的風速是通過導通時間來控制的，而導通的起點又依據零點檢測電路返回的過零脈沖信號，所在維修到這部分故障的時候，有必要把過零檢測電路與幾機控制電路聯系起來分析。
