使用三菱PLC的你，可知道為方便三菱PLC 編程，可以將很多功能做成FB功能塊的形式進行直接調用，這是可以大大縮短編程時間的哦。

在GX-Works2 軟件中，我們可以在【使用標簽】的工程中使用FB功能塊。這里小編以三菱模擬量轉換功能為例講解一下FB功能塊的內容。

對于三菱PLC模擬量模塊的模數轉換或數模轉換，目前支持的功能塊如下：

· FX2N2AD：適用于三菱Fx2N-2AD 模塊的直接調用

· FX2N2DA：適用三菱 Fx2N-2DA 模塊的直接調用

· FX3U4AD：適用于三菱Fx3U-4AD 模塊的直接調用

· FX3U4DA：適用于三菱Fx3U-4DA 模塊的直接調用

下面分別對以上這幾種功能塊介紹一下。

1、FX2N-2AD：適用于三菱 FX2N-2AD模塊的直接調用

說明：讀取 0#的擴展模塊 Fx2N-2AD 的模擬量值，存儲至 D0 和 D1 兩個寄存器中

PLC程序如下：

· 標簽

· 梯形圖

2、FX2N2DA：適用于三菱Fx2N-2DA 模塊的直接調用

說明：將 D100 和 D101 寄存器的值 分別輸出至 1# 模塊 Fx2N-2DA模塊的兩個 AO 口

3、FX3U4AD：適用于三菱 Fx3U-4AD 模塊的直接調用

說明：讀取 2#的擴展模塊 Fx3U-4AD 的模擬量AI0-AI3值，存儲至 D10 - D13 寄存器

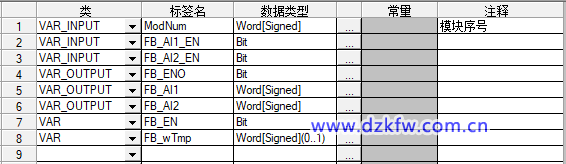

標簽說明：

ModNum：模塊序號，0-7#

FB_Mode：輸入模式

FB_Filtering：濾波次數

4、FX3U4DA：適用于三菱Fx3U-4DA模塊 的直接調用

說明：將 D110 - D113 寄存器的值 分別輸出至 3# 模塊 Fx3U-4DA模塊的 AO0-AO3 口

以上就是三菱PLC模擬量模塊的FB功能塊，這些功能塊可以在如下鏈接進行下載，有需要的朋友可以進去鏈接下載哦～

鏈接：https://pan.baidu.com/s/1trX6JVhsoK8URLpXRLRPKQ 密碼：lb9s
