會員注冊有關西門子PLC的編程實例，一個舞臺燈光的控制系統設計，參考如下的舞臺燈光布置示意圖，用西門子PLC來編寫控制系統，并且進行程序調試，有需要的朋友參考下。
LED舞臺燈控制系統設計
1、任務需求

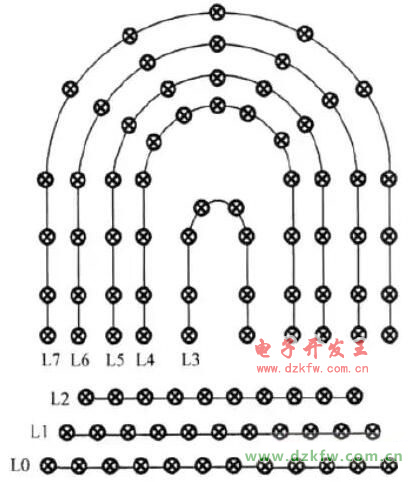

一個舞臺燈光的控制系統設計，舞臺燈光布置示意圖如下：
要求：
（1）舞臺燈光由8組LED燈組成，合上啟動開關后，L7每隔0.5秒閃爍，同時L6-L5-L4-L3依次點亮，間隔1秒，全亮后再全滅；
（2）L2-L1-L0依次點亮，間隔1秒，全亮后再全滅。以此循環。斷開啟動開關后，所有LED燈熄滅。
根據以上要求，用可編程控制器設計控制系統并進行調試。
2、I/0地址分配

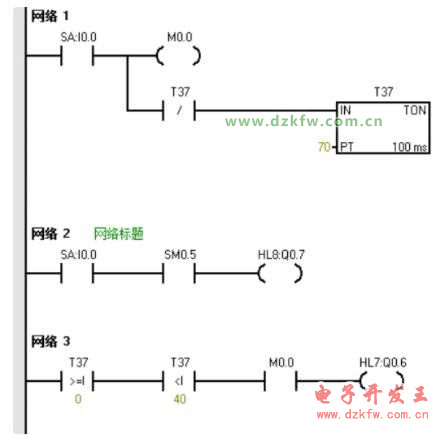

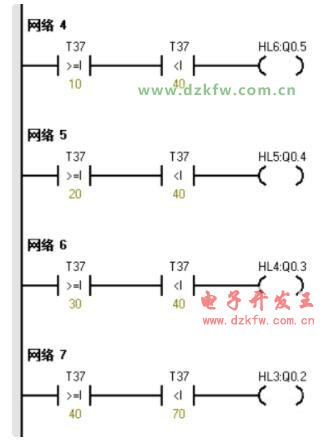

3、程序(梯形圖）
