有關西門子s7-200的編程例子，s7-200中比較指令的用法，在plc程序中用定時器與比較指令來控制五臺電機順序啟動逆序停止，以下是編程要求及程序?qū)崿F(xiàn)代碼，有需要的朋友參考下。

西門子plc梯形圖實例編程 s7-200中plc比較指令用法

1、編程要求

使用定時器+比較指令來控制五臺電機順序啟動逆序停止：

（1）按下啟動按鈕I0.0，第一臺電機啟動Q0.0輸出。每過3秒啟動一臺電機，直至五臺電機全部啟動。

（2）當按下停止按鈕I0.1時，3秒后停止第五臺電機，之后每過3秒逆向停止1臺，直至五臺電機全部停止。

2、I/O分配

3、設定程序

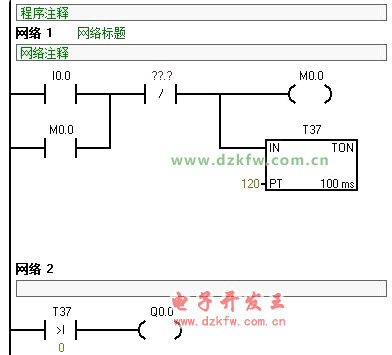

（1）設定定時器，并滿足5盞燈點亮的總時長的計時要求。在按下時，點亮Q0.0；

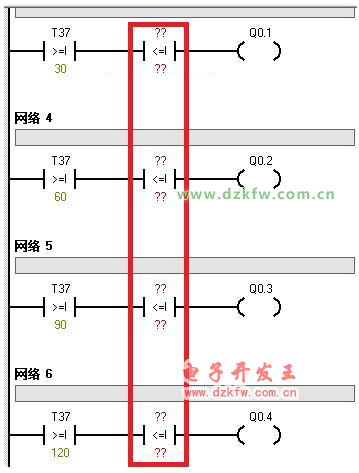

（2）設定第二/三/四盞燈的點亮條件，并保留熄滅條件；

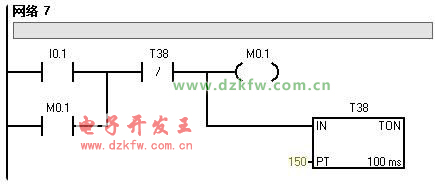

（3）安排第五盞燈的點亮條件，并且按照要求設定第二個計數器，進行熄滅設定：

先設定一個I0.1的啟動+自鎖條件，確保第二個定時器T38滿足啟動條件。然后根據推算選好設定值，再按照逆序熄滅的要求，把此前預留得比較指令的位置，設定好時間值。
