前言

這一篇來講解一下s7-200PLC中的中斷指令，在主程序運行時可以中斷去處理其他事件。我們先要理解中斷，必須知道西門子PLC程序的三大構體，主程序、子程序、中斷程序，其中中斷就屬于程序控制中的一種，中斷主要執行突發程序在返回主程序執行過程，那么如何理解中斷并編程呢？

下面帶大家來學習。軟件使用STEP 7-MicroWIN SMART

一、中斷

由設備或其他繼續處理的事件引起的，它使系統暫時中斷現在執行的程序，轉到中斷程序來處理這些事件，處理完畢后再返回到原程序繼續執行。

s7-200PLC最多有34個中斷源，即發出中斷請求的來源，每個中斷源都有一個編號，叫做中斷事件號。

另外子程序也算是中斷的一種，在主程序中，如果子程序條件滿足就進入子程序進行執行，執行完后再回到主程序繼續運行。

二、中斷的分類

中斷有三種：輸入輸出中斷，時基中斷，通信中斷。

輸入輸出中斷：1.外部輸入中斷：i0.0--i0.3上升沿或下降沿中斷。

2.高速計數器中斷：當前值=預設值，計數方向改變，計數器外部復位。

3.脈沖串輸出中斷：當給定的脈沖數輸出完成后，執行中斷（步進和伺服電機）。

時基中斷：1.定時中斷，支持一個周期性的活動，以1ms為計量單位（1-255ms）。一共兩個：事 件10：定時中斷0，周期值放入smb34，事件11：定時中斷1，周期值放入smb35.

這是以固定的時間間隔作為采樣周期，對模擬量，輸入采樣，pid，自由口通信用。

2.定時器中斷：事件21，t32和事件22，t96使用，當前值=預設值，中斷。

通信中斷：這一個并不常用，主要是：接收信息完成中斷，發送完成中斷，接收字符中斷，這里 就這里就不過多敘述了。

三、plc的中斷指令詳解梯形圖實例

1、中斷概述
（1）S7-200SMART PLC中的所有中斷事件可分為三大類：I/O中斷、通信中斷、時基中斷。

（2）當多個中斷時間同時發出中斷請求時，CPU對中斷響應就有優先次序。

（3）中斷優先級由高到低依次是:通信中斷、I/O中斷、時基中斷。

（4）中斷是隨機發生且必須立即響應，引發中斷信號稱為中斷源。

（5）每個中斷源都分配一個編號來識別，這個編號我們稱之為中斷事件號。

2、中斷指令

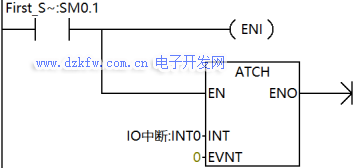

（1）ENI（開啟中斷）

開放中斷指令，PLC在RUN模式下，是中斷禁止?fàn)顟B(tài)，需由此開啟才能運行。

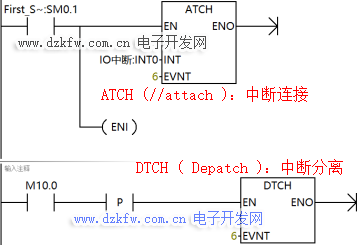

（2）ATCH（中斷連接指令）

用于把中斷事件號（EVNT）與中斷程序（INT）進行連接

（3）DISI（禁止所有中斷）

禁止所有中斷，當指令執行后，所有中斷都被禁止，即發生中斷事件，也不執行中斷程序，但會產生中斷排隊事件，必須重新開允許中斷后才可以再次使用中斷功能。

（4）RETI（中斷返回指令）

中斷返回指令，編寫在中斷程序內，一旦觸發后面程序不在執行。

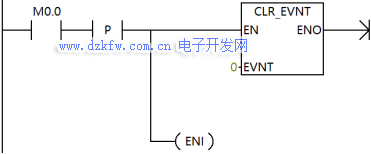

（5）CEVENT EVNT（中斷排隊事件清除指令）

中斷排隊事件清除指令，主要用于禁止中斷后等待排隊的事件。

（6）DTCH（中斷分離指令）

中斷分離指令，用于把中斷服務程序與中斷事件分離

3、中斷程序在使用過程中注意事項
（1）中斷程序不是調用，而是配置中斷事件號和中斷服務程序。

（2）多個中斷事件號可以連接同一個中斷服務程序，一個中斷事件只能連接一個中斷服務程序

（3）中斷程序只需與中斷事件連接一次。

（4）中斷服務程序執行到末尾會自動返回，也可以由邏輯控制中途返回(RETI)。

（5）S7-200 SMART中最多使用128個中斷程序，新建工程中默認有一個中斷程序，中斷程序不能嵌套。（6）中斷程序應短小而簡單，執行時對其他處理不要延時過長，即越短越好。

4、編寫中斷程序（利用中斷實現單按鈕啟停）
控制要求：按下I0.0輸出線圈Q0.0運行，再次按下I0.0輸出Q0.0斷開。

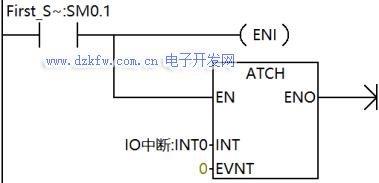

第一步：（開中斷，中斷事件關聯為0，I0.0上升沿觸發中斷服務程序INT0）

第二步：（在中斷程序中編寫控制程序）

利用Q0.0線圈的常閉點來接通Q0.0線圈本身

以上即為中斷指令及程序的講解。
