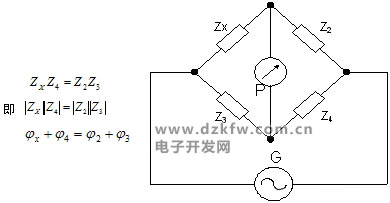

會員注冊１、電橋的平衡條件
當被測元件為電阻元件時，取ZX＝RX，Z2＝R2，Z3＝R3，Z4＝R4，有
�。�、直流電橋與交流電橋

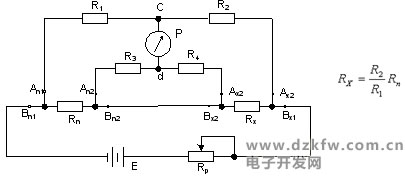

�。�1）直流雙臂電橋
當電橋達到平衡時，IP=0，c、d兩點電位相等，此時
R1-R4為橋臂電阻，阻值很小，一般不超過0。5Ω。如果能在制造電橋時，使R2=R3，R1=R4并精心同步調整，滿足R2R3=R1R4則被測電阻為

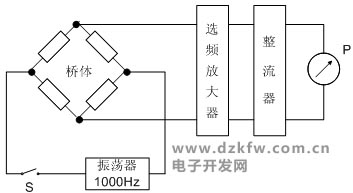

（2）使用凱爾文電橋應注意以下三點 �。�3）交流電橋

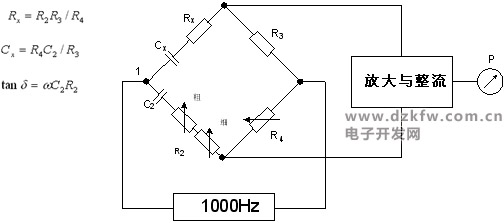

1）測量電容時，橋體連接成圖下圖所示的串聯電容電橋(維恩電橋)。被測的電容接在1/2兩端，Cx為被測電容的容量，Rx是他的燈效串聯電阻。調節橋臂中可調電阻使電橋平衡，此時，根據電橋的平衡條件：ZxZ4=Z2Z3可導出
式中：tanδ——損耗系數，δ是電容器的損耗角。CX、RX、tanδ都可以由面板上讀出數值。

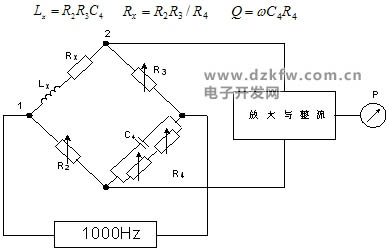

2）測量電感時，橋體連接成如下圖所示(麥克斯威電橋)。被測電感接在1、2兩端，LX是它的電感量，RX是它的等效串聯損耗電阻。當電橋平衡時有
